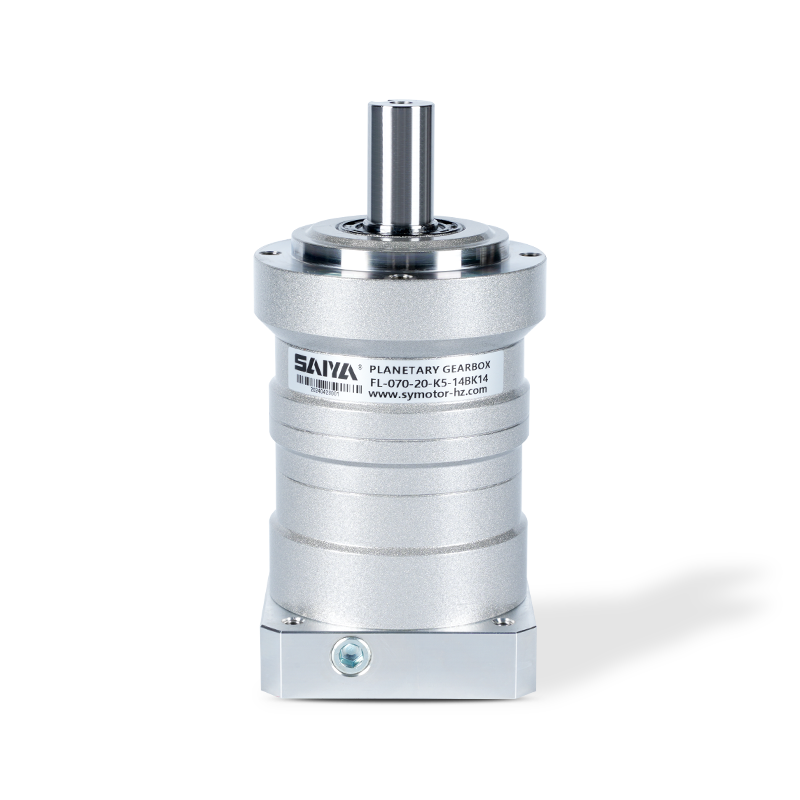

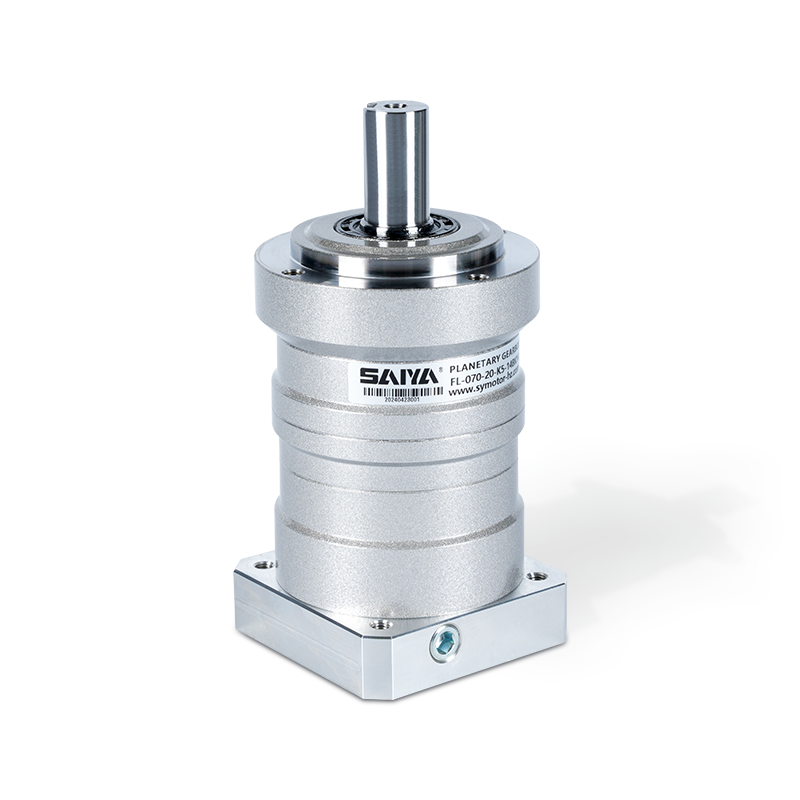

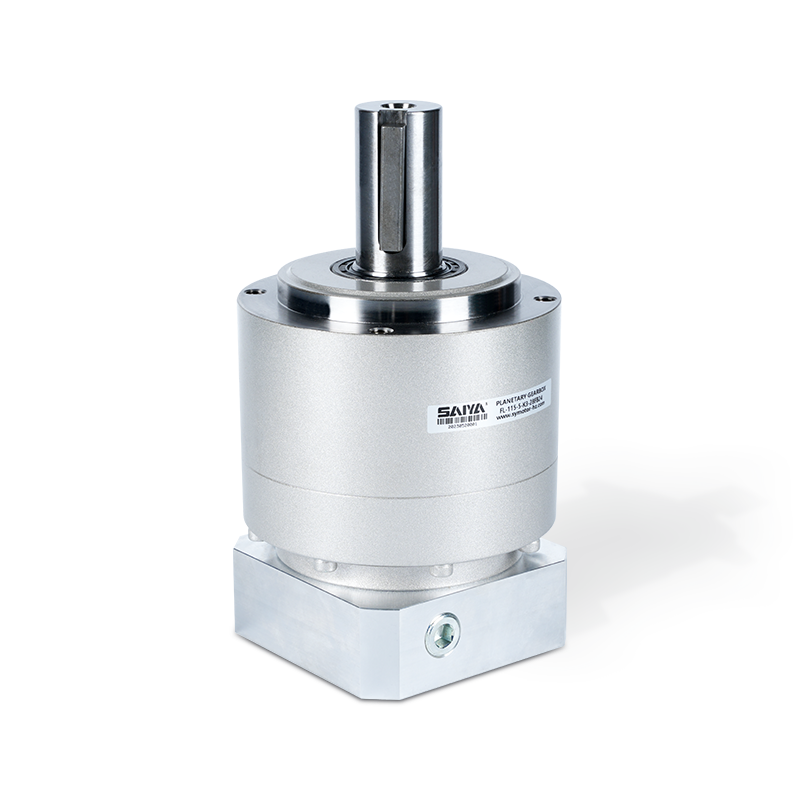

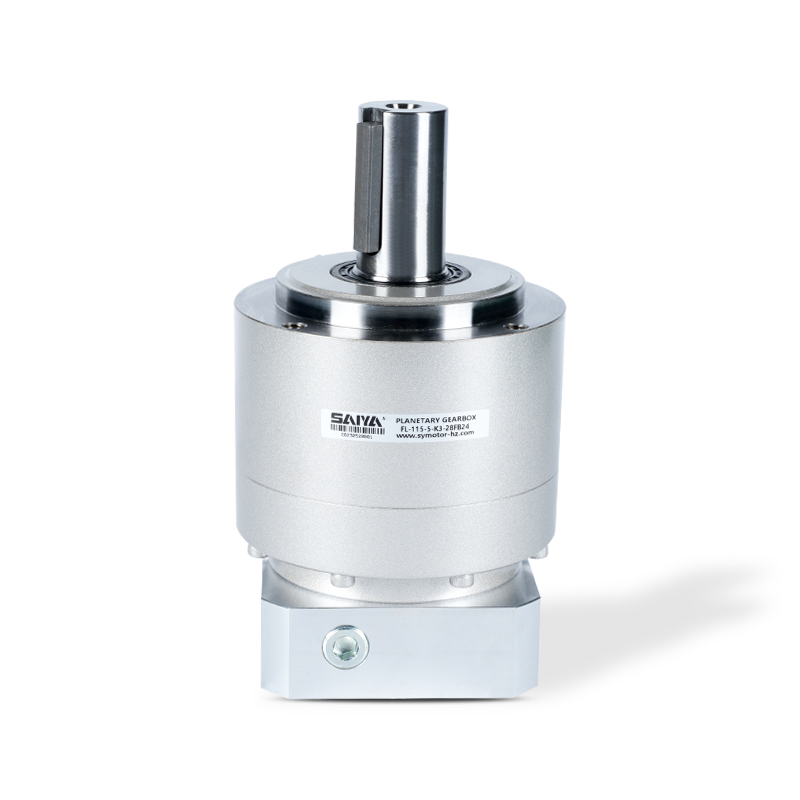

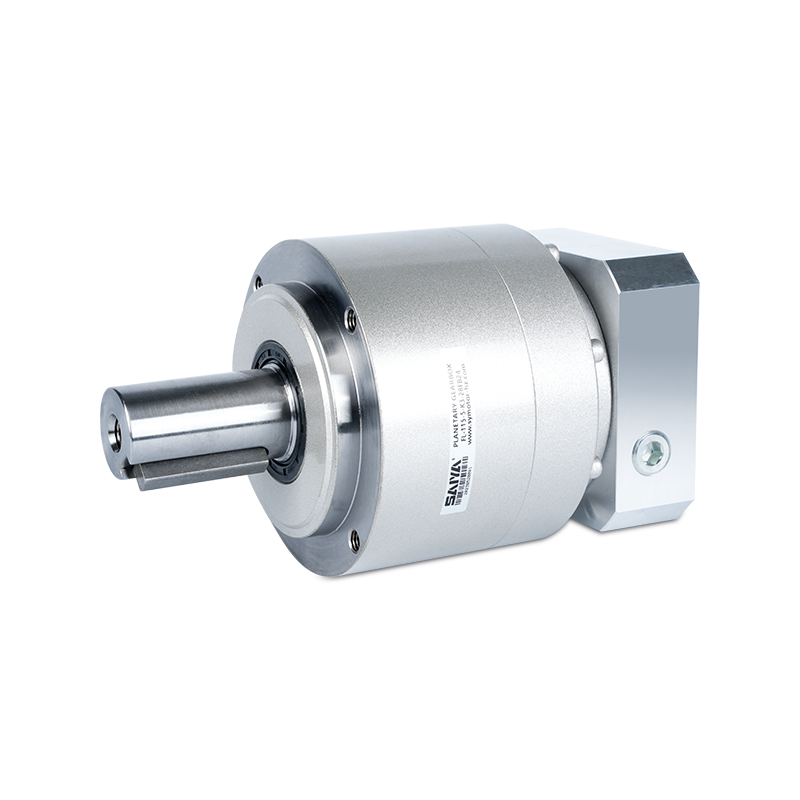

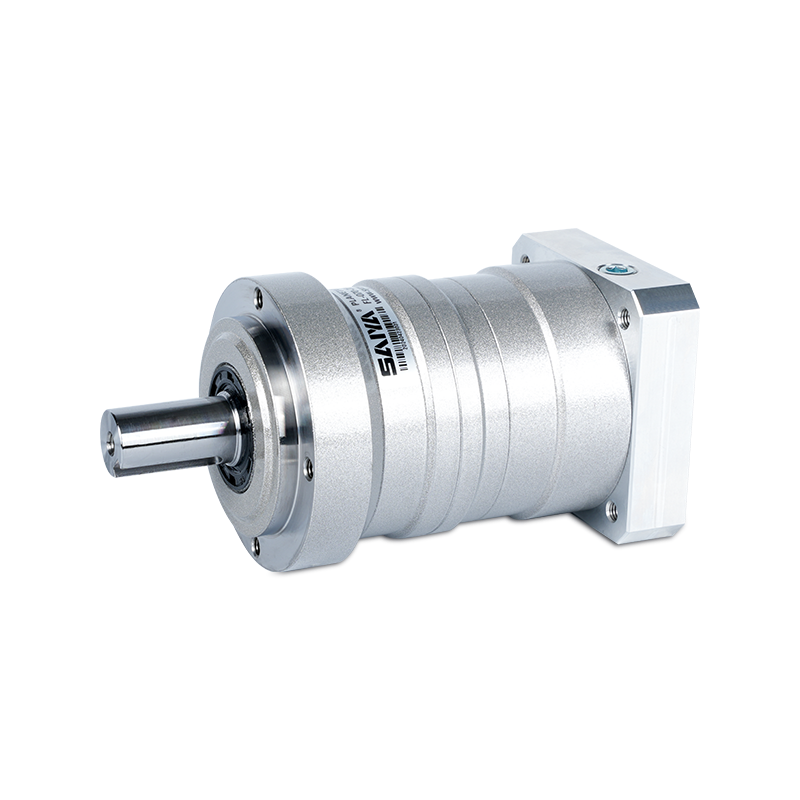

Helical Planetary Getriebe

FL Serie 60 90 115 142 180 220 Helical Planetary Getriebe

Flor

Stufe: 1-2 Ebenen

Innenwelle Innendurchmesser: 14-19mma

Kein vorheriger Artikel | NÄCHSTE

+ Kontaktieren Sie uns + Katalog-Download Produktvideo

ANWENDUNG BEREICH

Wir sind ein Hightech-Unternehmen, das sich auf die Herstellung und den Vertrieb von AC-Untersetzungsmotoren, kleinen Untersetzungsmotoren, servospezifischen Planetengetrieben, bürstenlosen und bürstenlosen DC-Motoren und anderen Produkten spezialisiert hat.

Logistiksortierung
Automatisierte Roboter
Laserschnitt
Zugangskontrolltor
Photovoltaik -Kraftwerk
Medizinprodukte
Agv

Produktbeschreibung

Die Getriebe der FL -Serie bieten vielseitige Lösungen für eine breite Palette von industriellen Anwendungen mit einem Helical -Gang -Design, einer runden Flanschausgabe und einer Vielzahl von Größen von 60 bis 220 mm. Diese Getriebe eignen sich für Aufgaben, die eine präzise und effiziente Stromübertragung in einem kompakten Raum erfordern.

Eine bemerkenswerte Merkmale der FL-Serie ist der Bereich der Eingangswellendurchmesser von 14-19 mm, wodurch verschiedene Motorkonfigurationen und Leistungseingänge gerecht werden können. Diese Anpassungsfähigkeit sorgt für die Kompatibilität mit einer Vielzahl von Motortypen und verbessert die Vielseitigkeit der Getriebe in verschiedenen industriellen Umgebungen.

Die FL-Serie besteht aus hochwertigen Materialien und Präzisionsherstellung und ist haltbar und arbeitet reibungslos. Darüber hinaus ermöglicht das kompakte Design eine einfache Installation und Integration in vorhandene Systeme und kann sich flexibel an unterschiedliche Drehmoment- und Geschwindigkeitsanforderungen anpassen. Unabhängig davon, ob Sie Systeme, Mixer oder andere Maschinen verwendet haben, bieten diese Getriebe zuverlässige Leistung.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgabe Drehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
Rahmen Größe	Bühne	Verhältnis	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Einzel	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Doppelt	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang8)	Moment von Trägheit (≤gang14)
Rahmen Größe	Bühne	Verhältnis	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Einzel	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Doppelt	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgabe Drehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Einzel	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Doppelt	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang8)	Moment von Trägheit (≤gang14)	Moment von Trägheit (≤gang19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Einzel	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Doppelt	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgabe Drehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
Rahmen Größe	Bühne	Verhältnis	[NM]	[NM]	[NM]	[ Drehzahl]	[RPM]	[N]	[N]
090	1 Einzel	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Doppelt	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang8)	Moment von Trägheit (≤gang14)	Moment von Trägheit (≤gang19)	Moment von Trägheit (≤gang28)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 Einzel	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Doppelt	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgangsdrehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
Rahmen Größe	Bühne	Verhältnis	[NM]	[NM]	[NM]	[ Drehzahl]	[RPM]	[N]	[N]
120	1 Einzel	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Doppelt	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang14)	Moment von Trägheit (≤gang19)	Moment von Trägheit (≤gang28)	Moment von Trägheit (≤gang38)
			[N]	[N]	[kg]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Einzel	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Doppelt	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgabe Drehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
Rahmen Größe	Bühne	Verhältnis	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
155	1 Einzel	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Doppelt	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang19)	Moment von Trägheit (≤gang28)	Moment von Trägheit (≤gang38)	Moment von Trägheit (≤gang48)
			[N]	[N]	[kg]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 Einzel	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Doppelt	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgabe Drehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
Rahmen Größe	Bühne	Verhältnis	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Einzel	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Doppelt	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang28)	Moment von Trägheit (≤gang38)	Moment von Trägheit (≤gang48)	Moment Ofinertia (≤gang65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Einzel	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Doppelt	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Rahmen Größe	Bühne	Verhältnis	Nominal Ausgabe Drehmoment	Maximal Ausgabe Drehmoment	Notfall stoppen Drehmoment	Nominal Eingang Geschwindigkeit	Maximal Eingang Geschwindigkeit	Gestattet radial laden	Gestattet axial laden
Rahmen Größe	Bühne	Verhältnis	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
235	1 Einzel	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Doppelt	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Rahmen Größe	Bühne	Verhältnis	Maximal radial laden	Maximal axial laden	Gewicht	Moment von Trägheit (≤gang38)	Moment von Trägheit (≤gang48)	Moment von Trägheit (≤gang65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 Einzel	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Doppelt	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

+ Verstehen Sie detaillierte Produktparameter

Kontaktieren Sie uns

Über uns

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Gegründet im Jahr 2009, mit 15 Jahren Branchenerfahrung, ist es ein High-Tech-Unternehmen, das sich auf die Produktion und den Vertrieb von Mikro-AC-Getriebemotoren, kleinen AC-Getriebemotoren, Bürsten-DC-Getriebemotoren, bürstenlosen BLDC-DC-Getriebemotoren, Präzisions-Planetengetrieben und Motorrollen usw. spezialisiert hat. Wir sind China Großhandel FL Serie 60 90 115 142 180 220 Helical Planetary Getriebe Lieferanten Und OEM/ODM FL Serie 60 90 115 142 180 220 Helical Planetary Getriebe Hersteller, Saiya-Motoren und -Getriebe finden breite Anwendung in Industrierobotern, intelligenter Logistik, Maschinen für neue Energien, AGV-Robotern und anderen fortschrittlichen Bereichen. Darüber hinaus spielen sie eine wichtige Rolle in der Lebensmittelverarbeitung, Verpackung, Textilindustrie, Elektronik, Medizintechnik und Spezialmaschinen und bieten kostengünstige und differenzierte Lösungen für verschiedene Branchen. Um unsere Vorteile in Bezug auf Differenzierung und Kosteneffizienz weiter auszubauen, verfügen wir über unsere eigene Handelsgesellschaft, die Hangzhou Saiya Transmission Equipment Co., LTD. mit Sitz in Hangzhou, Zhejiang, in der Nähe der Häfen von Shanghai und Ningbo. Sie wickelt das Inlands- und Auslandsgeschäft ab und gewährleistet durch Direktvertrieb und -vertrieb den weltweiten Vertrieb und Kundensupport. So bieten wir allen unseren Kunden hochwertige, wirtschaftliche und zuverlässige Lösungen.

Unternehmenskultur

Authentisch Zuverlässig
Qualität fällt natürlich auf.

Grundwerte: Sich selbst weiterentwickeln und für andere sorgen.

Vision:Werden Sie Service-Experte im Bereich intelligente Getriebe.

Unsere Mission:Bieten Sie hochwertige Dienstleistungen an und schaffen Sie Mehrwert für Ihre Kunden.

Servicephilosophie:Streben nach materiellem und spirituellem Glück für alle Mitarbeiter und Beitrag zum Fortschritt und zur Entwicklung der menschlichen Gesellschaft.

2009
Gründung
80+
Personal
5+
Produktionslinie

Nachricht

Harmonischer Reduzierer: Ein leuchtender Stern im Bereich der Präzisionsübertragung
08 Jun, 2025
In der Präzision der modernen Industrie und Technologie die Harmonischer Reduzierer ist wie ein leuchtender Stern. Mit seinem einzigartigen Design und seiner hervorragenden Leistung ist es z...
MEHR LESEN
Präzisionsübertragungskern: umfassende Analyse des Planetengetriebes
01 Jun, 2025
In modernen Industrieautomatisierung und hochpräzisen Übertragungssystemen ist das Planetary Getriebe aufgrund seiner kompakten Struktur, seiner starken Tragfähigkeit und der hohen Übertragungsffiz...
MEHR LESEN
Bürstenlose Gleichstromgetriebe: Eine Kombination aus hoher Effizienz und präziser Kontrolle
22 May, 2025
Mit der Entwicklung der modernen Technik und Automatisierungstechnologie sind bürstenlose Gleichstrom -Ausrüstungsmotoren zu einer der Schlüsseltechnologien in vielen Anwendungsfeldern geworden. Ob...
MEHR LESEN

KONTAKTDATEN

TEL: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-Mail: [email protected] / [email protected] / [email protected]
Büro: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Büroadresse: Zimmer 2201, Wanyin -Gebäude, Stadt Hangzhou, Provinz Zhejiang
Fabrik: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Fabrikadresse: Nr. 35 Gebäude, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, China

Anwendungsbranche

Webmenü

Produktsuche

Sprache

Aktie

Menü beenden

Helical Planetary Getriebe Lieferanten

FL Serie 60 90 115 142 180 220 Helical Planetary Getriebe

Produktbeschreibung

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

Unternehmenskultur

Authentisch Zuverlässig
Qualität fällt natürlich auf.

Wenn Sie interessiert sind
In unseren Produkten,
Bitte konsultieren Sie uns
