Helical Planetary Getriebe

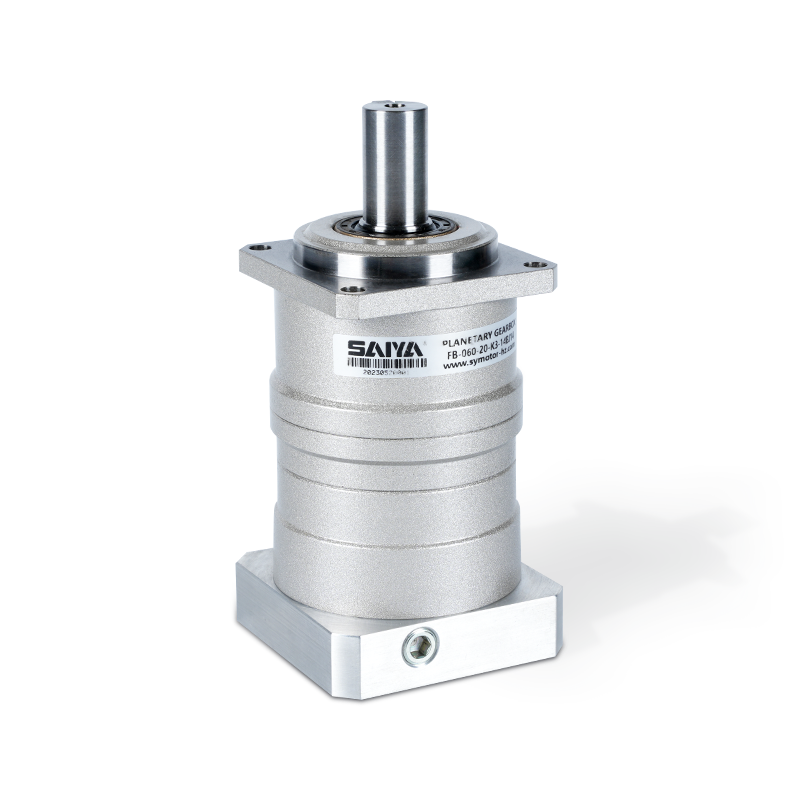

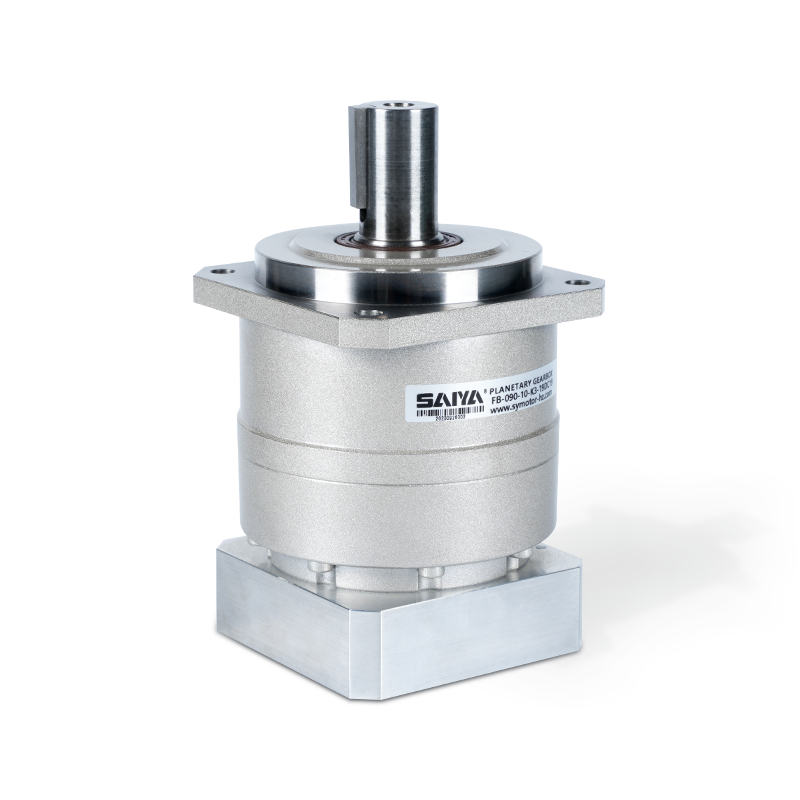

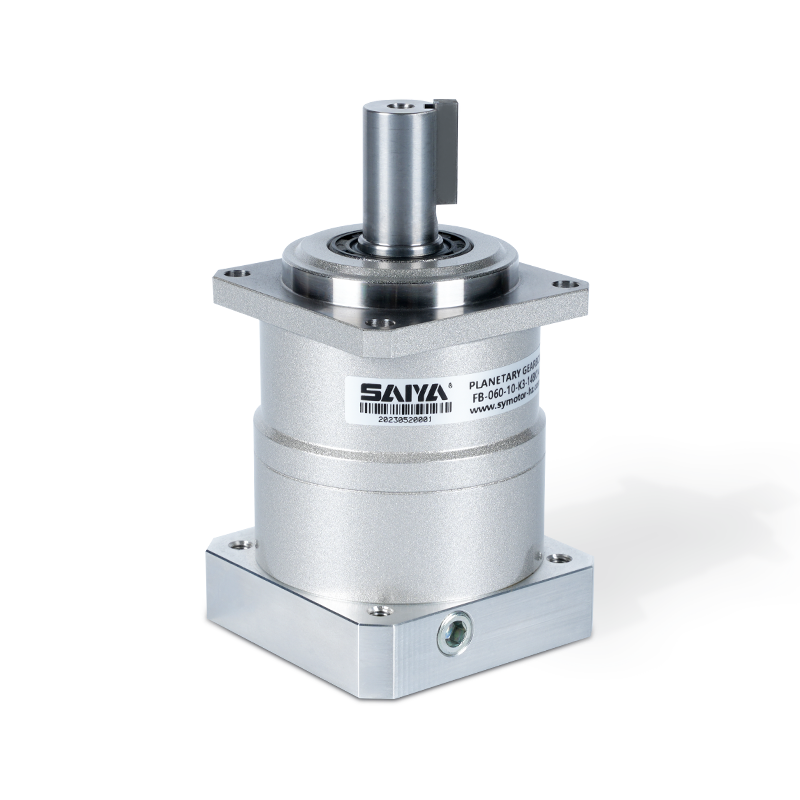

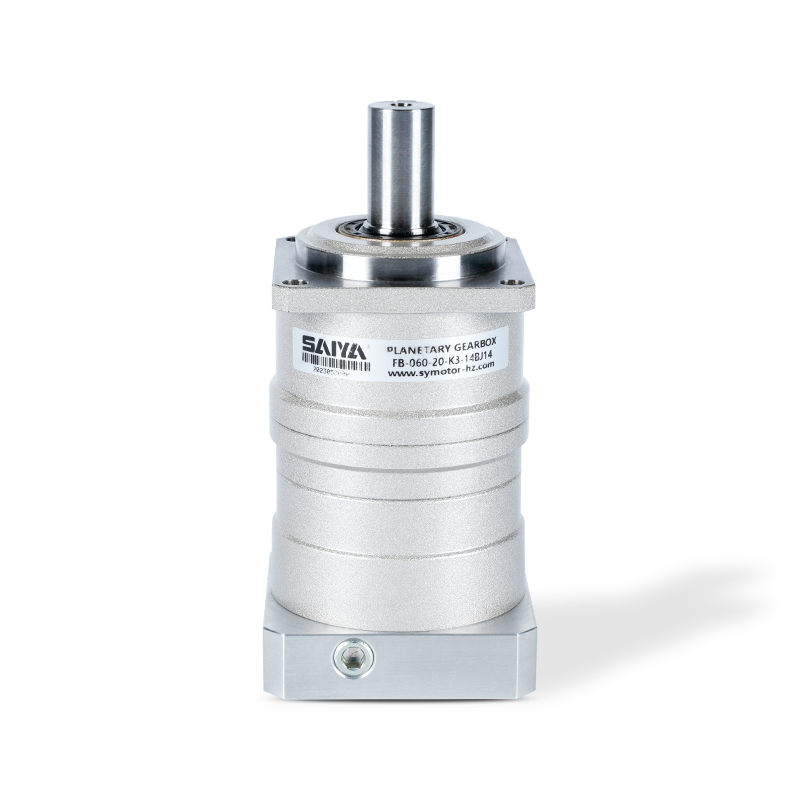

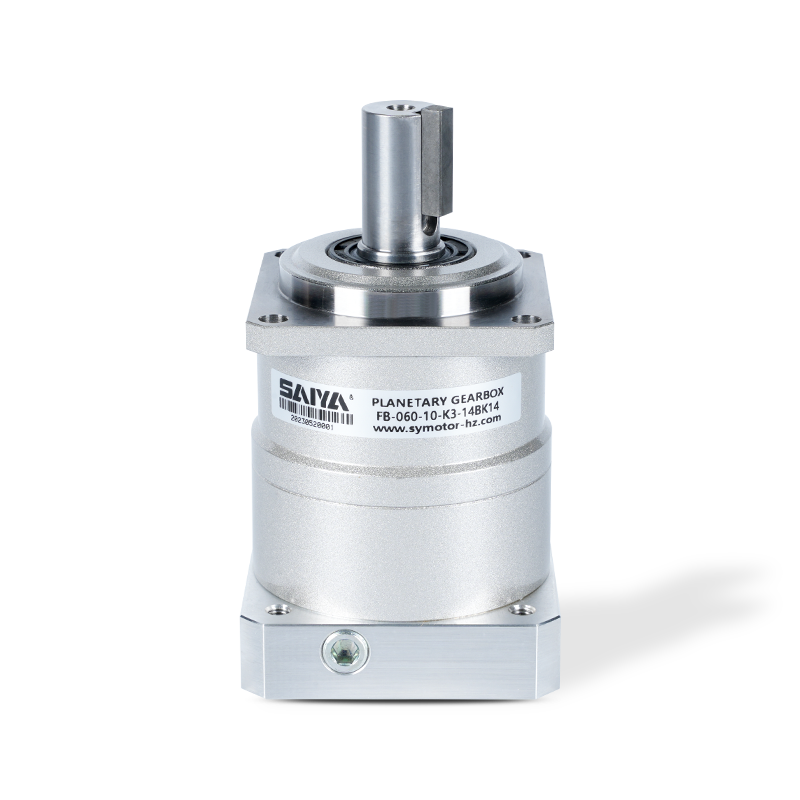

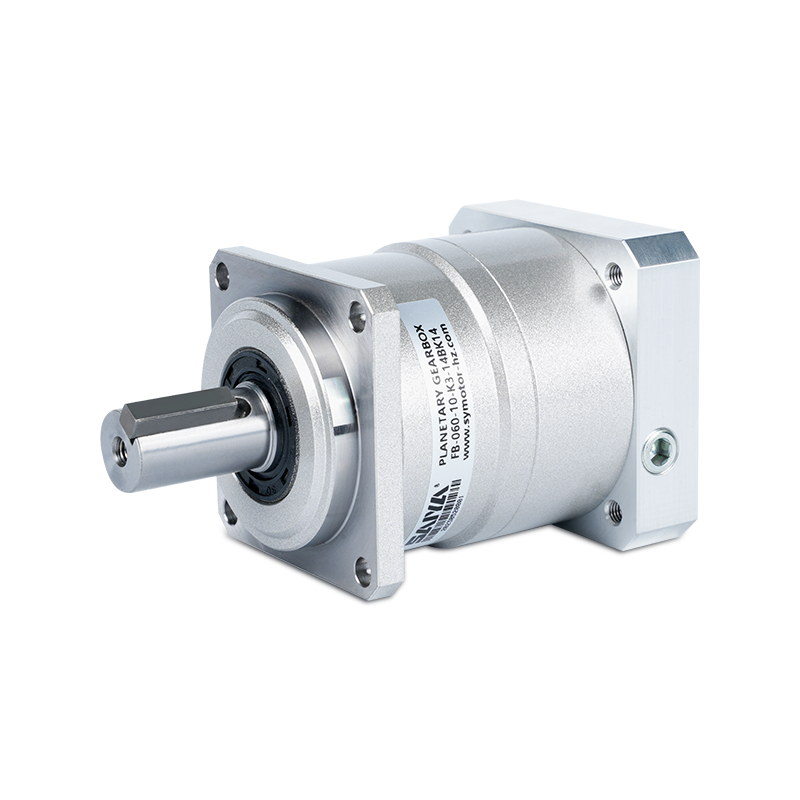

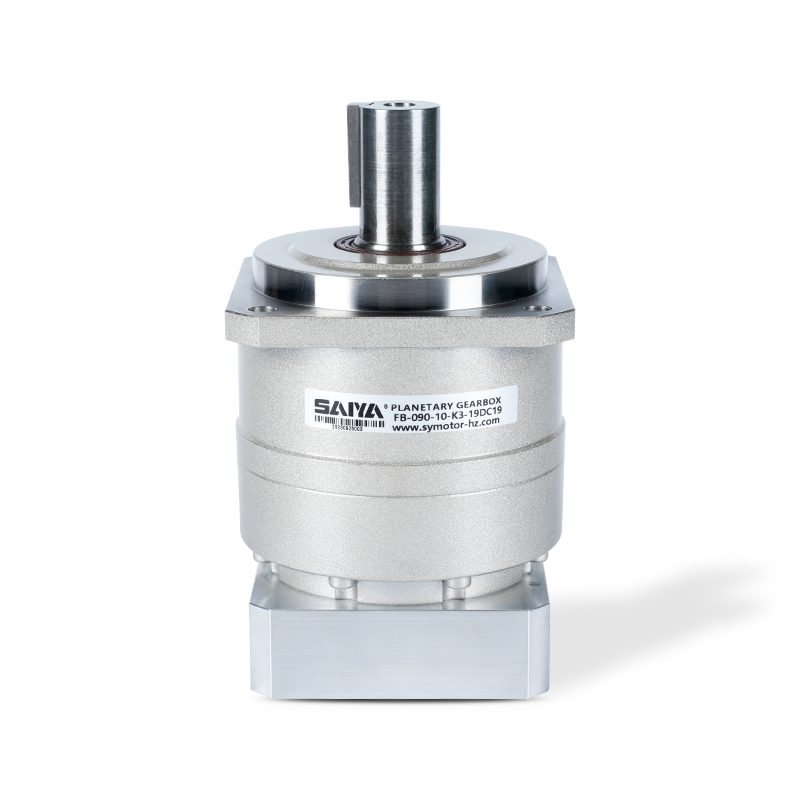

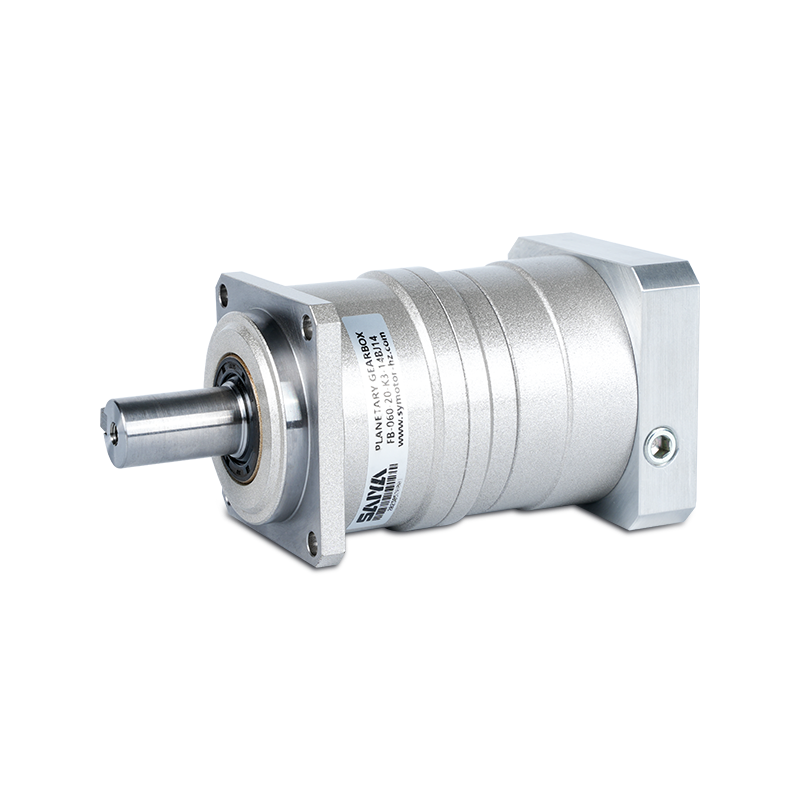

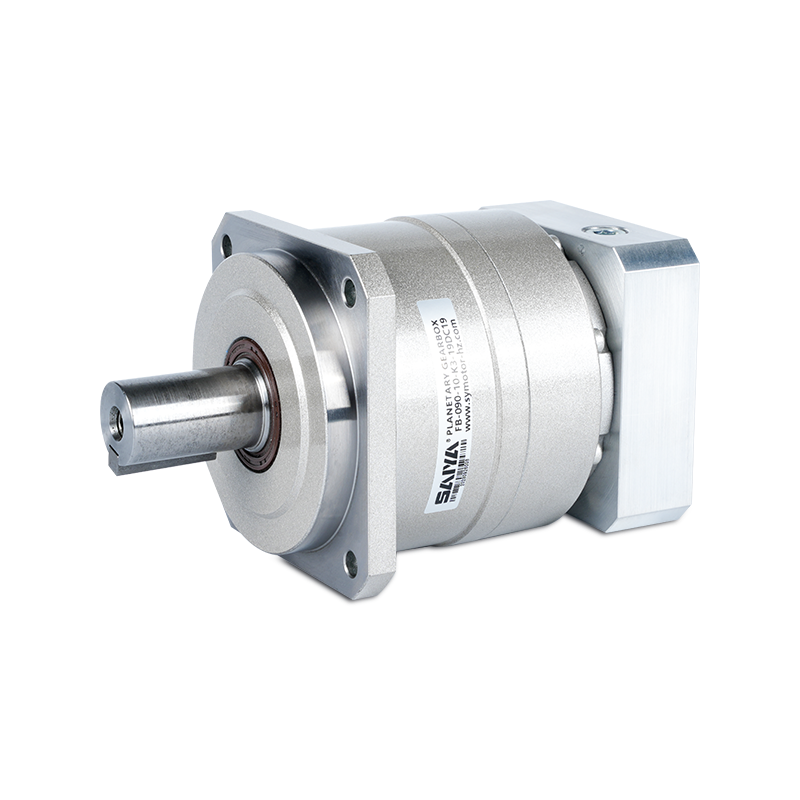

FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe

FB Helical Gear Series/Quadratflanschausgang/Helical Getriebe/Reduktionsverhältnis: 3-100

Rücksendung: 3-5 Arcmin

  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
  • FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe
VORHERIGE   |   Kein nächster Artikel

+ Kontaktieren Sie uns + Katalog-Download Produktvideo

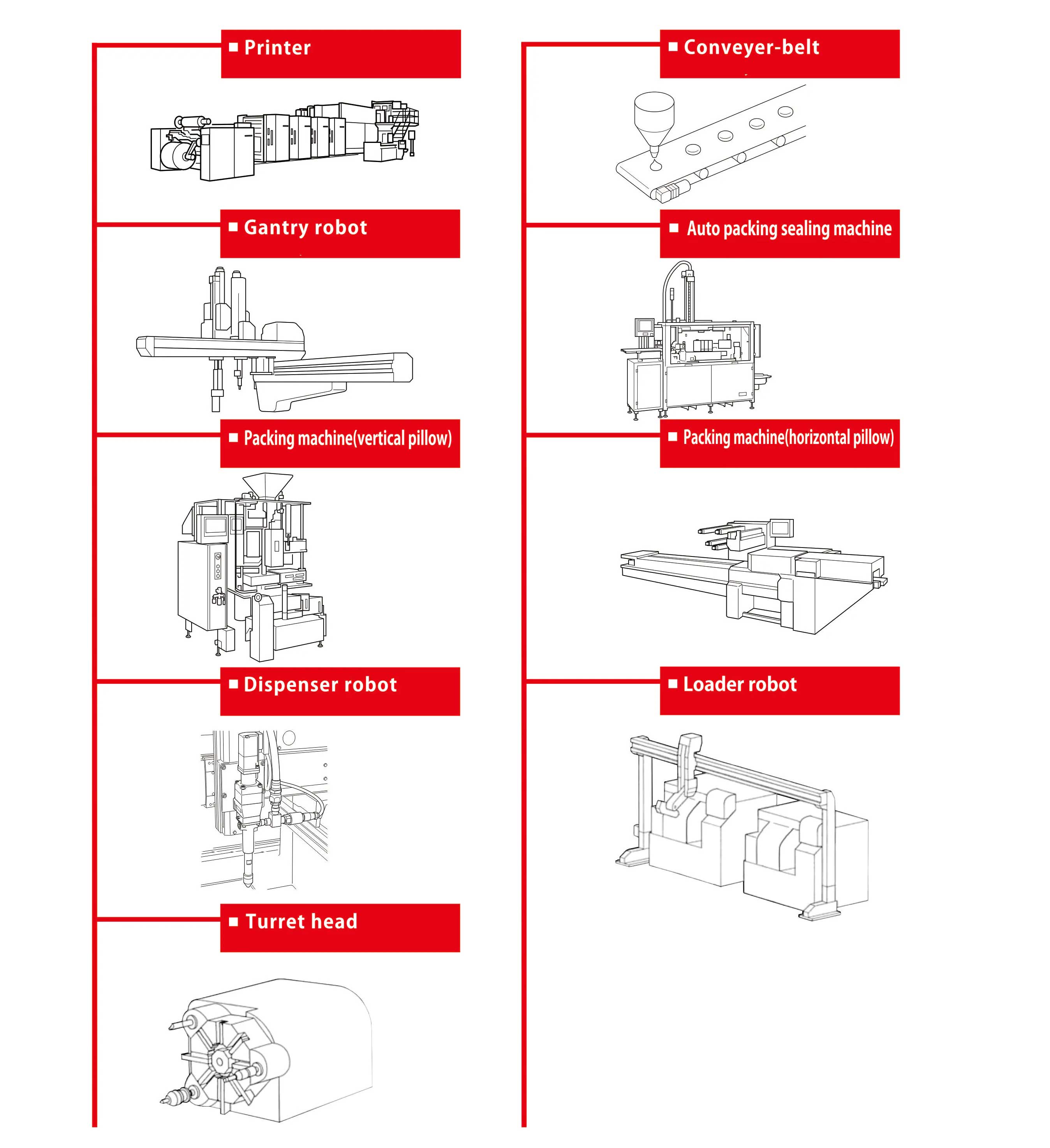

ANWENDUNG BEREICH
Wir sind ein Hightech-Unternehmen, das sich auf die Herstellung und den Vertrieb von AC-Untersetzungsmotoren, kleinen Untersetzungsmotoren, servospezifischen Planetengetrieben, bürstenlosen und bürstenlosen DC-Motoren und anderen Produkten spezialisiert hat.

  • Logistiksortierung

  • Automatisierte Roboter

  • Laserschnitt

  • Zugangskontrolltor

  • Photovoltaik -Kraftwerk

  • Medizinprodukte

  • Agv

Produktbeschreibung

Die FB -Reihe von Getriebe, die für ihre Präzision und Zuverlässigkeit bekannt sind, bieten eine breite Palette von Optionen für verschiedene industrielle Anwendungen. Mit einem Design, das sich auf Effizienz und Leistung konzentriert, sind diese Getriebe mit helikalen Zahnrädern ausgestattet, die einen reibungslosen Betrieb und minimale Geräuschpegel gewährleisten.

Die FB -Serie mit einer quadratischen Flanschausgangskonfiguration ist so konstruiert und bietet eine nahtlose Integration in verschiedene Maschinen -Setups. Die Einbeziehung von helikalen Zahnrädern in diese Getriebe verbessert das Drehmomentgetriebe bei gleichzeitiger Reduzierung der Gegenreaktion, was zu einer Stromübertragung und einer verbesserten Steuerung gegenüber der Geschwindigkeitsregulation führt.

Eine der bemerkenswerten Eigenschaften der FB-Serie ist der vielseitige Bereich der Zahnradverhältnisse von 3-100K. Mit dieser breiten Auswahl können Benutzer das Getriebe auf ihre spezifischen Anforderungen anpassen, unabhängig davon, ob es sich um Hochgeschwindigkeitsanwendungen oder anspruchsvolle Drehmomentanforderungen handelt. Darüber hinaus bietet das Getriebe eine präzise Gegenreaktion von 3-5 Arcminutes, um eine genaue Positionierung und ein minimales Spiel während des Betriebs zu gewährleisten.

Ob in Robotik, Automatisierung oder einer anderen industriellen Umgebung, in der Präzision und Zuverlässigkeit von größter Bedeutung sind, die FB -Serie von Getriebe ist eine zuverlässige Lösung. Die robuste Konstruktion in Verbindung mit fortschrittlicher Gearing-Technologie gewährleistet eine langfristige Leistung und Effizienz, was es zu einer bevorzugten Wahl für Ingenieure und Hersteller weltweit macht.

Ruhiger Betrieb

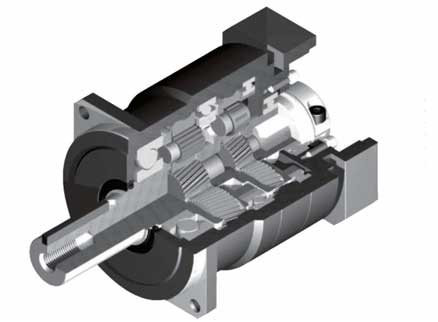

Helikale Zahnräder tragen zur Reduzierung von Vibrationen und Rauschen bei.

Hohe Präzision

Standard-Rückschläge sind 5 Bogen-Min, ideal für die Präzisionsregelung.

Hohe Starrheit und Drehmoment

Hohe Steifigkeit und hohes Drehmoment wurden durch gelegte Nadelrollenlager erreicht.

Adapter-Bushing-Verbindung

Kann an jedem Motor auf der ganzen Welt angebracht werden.

Keine Fettleckage

Perfekte Lösung mit hoher Viskositäts-Anti-Separatur-Fett.

Wartungsfrei

Es ist nicht erforderlich, das Fett für die Lebensdauer des Geräts zu ersetzen, in jeder Position angebracht werden.

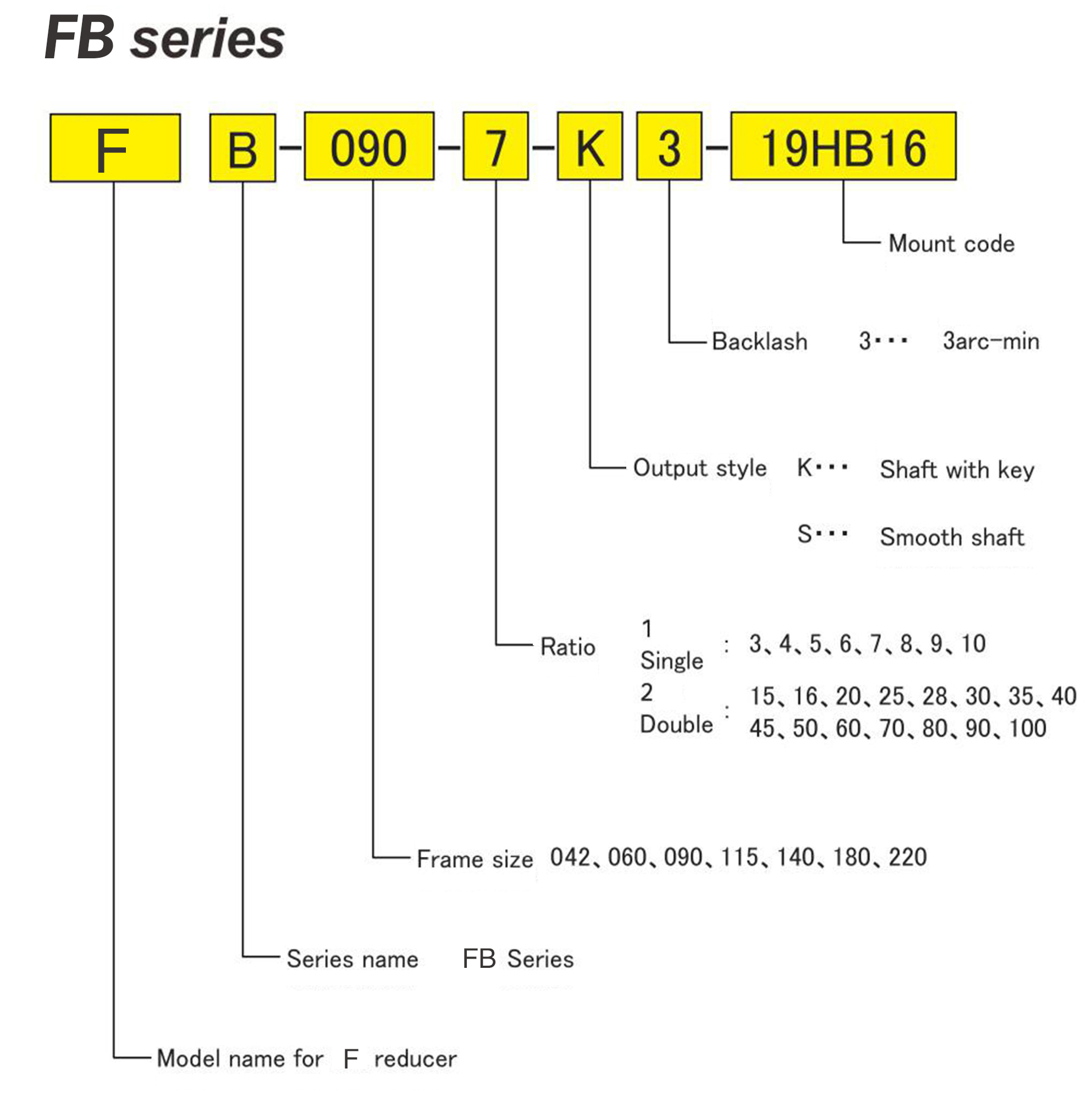

FB- - - - - - - - -042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgangsdrehmoment 		Maximal
Ausgangsdrehmoment 		Notstoppdrehmoment Nominal
Eingangsgeschwindigkeit 		Maximal
Eingangsgeschwindigkeit 		Gestattet
radiale Last 		Gestattet
Axiale Last
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
42 1 Einzel 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 Doppel 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Rahmen Größe Bühne Verhältnis Maximal radial laden Maximal axial laden Gewicht Moment von Trägheit (≤gang8) Moment von Trägheit (≤gang14)
[N] [N] [kg] [kgcm²] [kgcm²]
42 1 Single 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Doppelt 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann das Modell im Modus leicht variieren.

FB- -060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgabe Drehmoment 		Maximal
Ausgabe Drehmoment 		Notfall
stoppen Drehmoment 		Nominal
Eingang Geschwindigkeit 		Maximal
Eingang Geschwindigkeit 		Gestattet
radial laden 		Gestattet
Axiale Last
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
060 1
Einzel 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Doppelt 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Rahmen
Größe 		Bühne Verhältnis Maximal
radiale Last 		Maximal
Axiale Last 		Gewicht Moment
von Trägheit
(≤gang8) 		Moment
von Trägheit
(≤gang14) 		Moment
von Trägheit
(≤gang19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
060 1
Einzel 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Doppelt 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FB- - -090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgabe Drehmoment 		Maximal
Ausgabe Drehmoment 		Notfall
stoppen Drehmoment 		Nominal
Eingang Geschwindigkeit 		Maximal
Eingang Geschwindigkeit 		Gestattet
radial laden 		Gestattet
axial laden
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
090 1
Einzel 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Doppelt 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Rahmen
Größe 		Bühne Verhältnis Maximal
radial laden 		Maximal
axial laden 		Gewicht Moment
von Trägheit
(≤gang8) 		Moment
von Trägheit
(≤gang14) 		Moment
von Trägheit
(≤gang19) 		Moment
von Trägheit
(≤gang28)
[N] [N] [kg] [kgcm² ] [kgcm²] [kgcm²] [kgcm²]
090 1
Einzel 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Doppelt 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FB- - - - - - - - -115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgabe Drehmoment 		Maximal
Ausgangsdrehmoment 		Notfall
stoppen Drehmoment 		Nominal
Eingang Geschwindigkeit 		Maximal
Eingang Geschwindigkeit 		Gestattet
radial laden 		Gestattet
axial laden
[NM] [NM] [NM] [RPM] [ Drehzahl] [N] [N]
115 1
Einzel 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Doppelt 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Rahmen
Größe 		Bühne Verhältnis Maximal
radiale Last 		Maximal
axial laden 		Gewicht Moment
von Trägheit
(≤gang14) 		Moment
von Trägheit
(≤gang19) 		Moment
von Trägheit
(≤gang28) 		Moment
von Trägheit
(≤gang38)
[N] [N] [kg] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
115 1
Einzel 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Doppelt 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FB- - -140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgabe Drehmoment 		Maximal
Ausgabe Drehmoment 		Notfall
stoppen Drehmoment 		Nominal
Eingang Geschwindigkeit 		Maximal
Eingang Geschwindigkeit 		Gestattet
radiale Last 		Gestattet
Axiale Last
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
140 1
Einzel 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Doppelt 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Rahmen
Größe 		Bühne Verhältnis Maximal
radial laden 		Maximal
axial laden 		Gewicht Moment
von Trägheit
(≤gang19) 		Moment
von Trägheit
(≤gang28) 		Moment
von Trägheit
(≤gang38) 		Moment
von Trägheit
(≤gang48)
[N] [N] [kg] [kgcm² [kgcm²] [kgcm² [kgcm²]
140 1
Einzel 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Doppelt 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FB- -180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgangsdrehmoment 		Maximal
Ausgangsdrehmoment 		Notfall
stoppen Drehmoment 		Nominal
Eingang Geschwindigkeit 		Maximal
Eingang Geschwindigkeit 		Gestattet
radial laden 		Gestattet
Axiale Last
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
180 1
Einzel 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Doppelt 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Rahmen
Größe 		Bühne Verhältnis Maximal
radial laden 		Maximal
axial laden 		Gewicht Moment
von Trägheit
(≤gang28) 		Moment
von Trägheit
(≤gang38) 		Moment
von Trägheit
(≤gang48) 		Moment
von Trägheit
(≤gang65)
[N] [ N] [kg] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
180 1
Einzel 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Doppelt 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

FB- -220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rahmen
Größe 		Bühne Verhältnis Nominal
Ausgabe Drehmoment 		Maximal
Ausgabe Drehmoment 		Notfall
stoppen Drehmoment 		Nominal
Eingang Geschwindigkeit 		Maximal
Eingang Geschwindigkeit 		Gestattet
radial laden 		Gestattet
axial laden
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
220 1
Einzel 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Doppelt 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Rahmen
Größe 		Bühne Verhältnis Maximal
radiale Last 		Maximal
axial laden 		Gewicht Moment
von Trägheit
(≤gang38) 		Moment
von Trägheit
(≤gang48) 		Moment
von Trägheit
(≤gang65)
[N] [N] [kg] [KGCM2] [kgcm² ] [kgcm²]
220 1
Einzel 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Doppelt 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. Mit der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer 20.000 Stunden.

2. Das maximale Drehmoment beim Starten und Anhalten.

3. Das maximale Drehmoment, wenn es einen Schock erhält (bis zu 1.000 Mal).

4. Die maximale durchschnittliche Eingangsgeschwindigkeit.

5. Die maximale momentane Eingangsgeschwindigkeit.

6. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf die Ausgangswellenmitte bei axialer Belastung 0 angelegt 0)

7. Mit dieser Last und der nominalen Eingangsgeschwindigkeit beträgt die Lebensdauer von 20.000 Stunden. (Auf das Ausgangsseitenlager angelegt.At Radiallast 0)

8. Die maximale radiale Belastung, die der Reduzierer akzeptieren kann.

9. Die maximale axiale Belastung, die der Reduzierer akzeptieren kann.

10. Das Gewicht kann leicht vom Modell zum Modus variieren.

+ Verstehen Sie detaillierte Produktparameter
Ähnliche Produkte
AUTORITATIVEN INSTITUTIONEN
MEHRERE ZERTIFIZIERUNGEN
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Kontaktieren Sie uns
  • Upload

Über uns
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Gegründet im Jahr 2009, mit 15 Jahren Branchenerfahrung, ist es ein High-Tech-Unternehmen, das sich auf die Produktion und den Vertrieb von Mikro-AC-Getriebemotoren, kleinen AC-Getriebemotoren, Bürsten-DC-Getriebemotoren, bürstenlosen BLDC-DC-Getriebemotoren, Präzisions-Planetengetrieben und Motorrollen usw. spezialisiert hat. Wir sind China Großhandel FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe Lieferanten Und OEM/ODM FB Serie 60 90 115 142 180 220 Helical Planetary Getriebe Hersteller, Saiya-Motoren und -Getriebe finden breite Anwendung in Industrierobotern, intelligenter Logistik, Maschinen für neue Energien, AGV-Robotern und anderen fortschrittlichen Bereichen. Darüber hinaus spielen sie eine wichtige Rolle in der Lebensmittelverarbeitung, Verpackung, Textilindustrie, Elektronik, Medizintechnik und Spezialmaschinen und bieten kostengünstige und differenzierte Lösungen für verschiedene Branchen. Um unsere Vorteile in Bezug auf Differenzierung und Kosteneffizienz weiter auszubauen, verfügen wir über unsere eigene Handelsgesellschaft, die Hangzhou Saiya Transmission Equipment Co., LTD. mit Sitz in Hangzhou, Zhejiang, in der Nähe der Häfen von Shanghai und Ningbo. Sie wickelt das Inlands- und Auslandsgeschäft ab und gewährleistet durch Direktvertrieb und -vertrieb den weltweiten Vertrieb und Kundensupport. So bieten wir allen unseren Kunden hochwertige, wirtschaftliche und zuverlässige Lösungen.

Unternehmenskultur

Authentisch Zuverlässig
Qualität fällt natürlich auf.

Grundwerte: Sich selbst weiterentwickeln und für andere sorgen.

Vision:Werden Sie Service-Experte im Bereich intelligente Getriebe.

Unsere Mission:Bieten Sie hochwertige Dienstleistungen an und schaffen Sie Mehrwert für Ihre Kunden.

Servicephilosophie:Streben nach materiellem und spirituellem Glück für alle Mitarbeiter und Beitrag zum Fortschritt und zur Entwicklung der menschlichen Gesellschaft.

  • 2009

    Gründung

  • 80+

    Personal

  • 5+

    Produktionslinie
Nachricht
