Hochspannung bürstenlose Zahnradmotoren

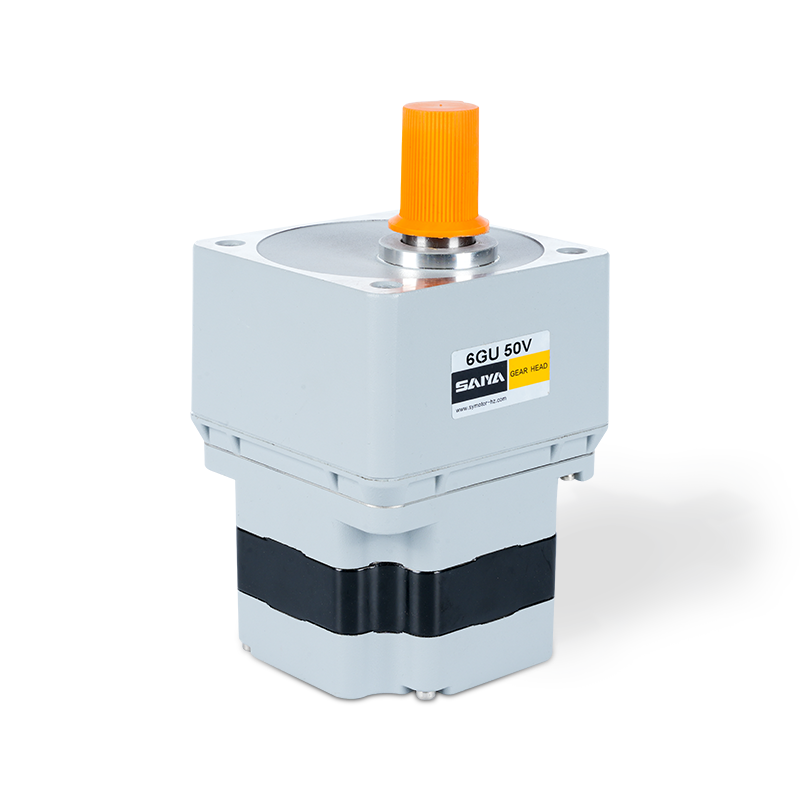

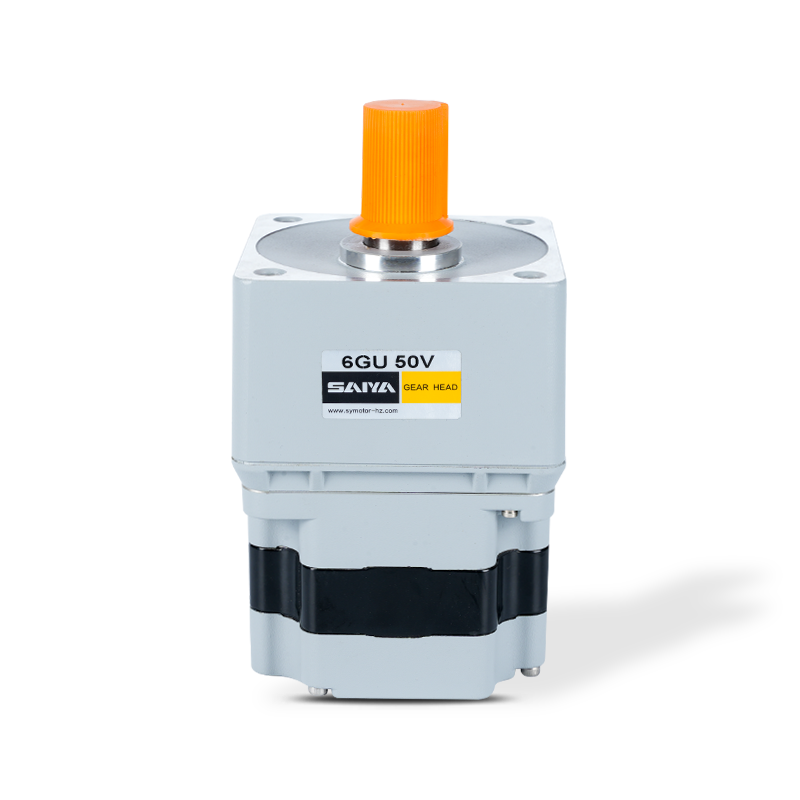

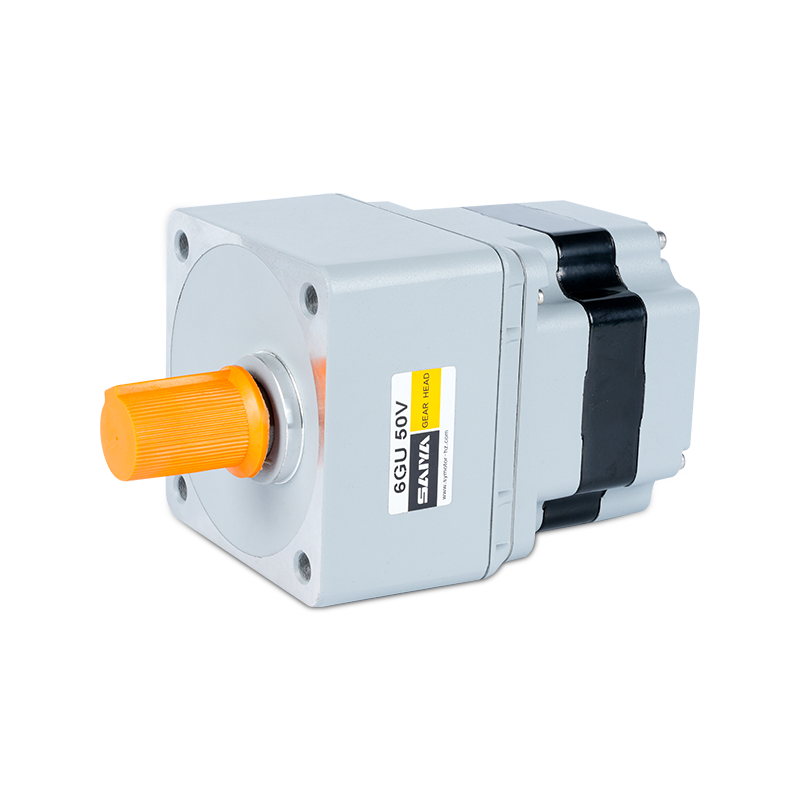

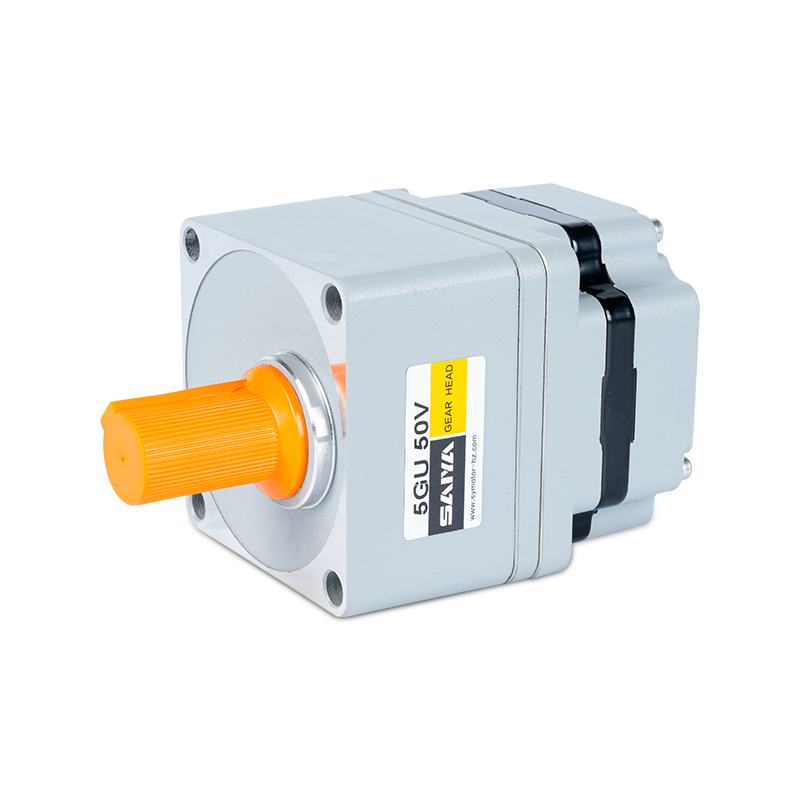

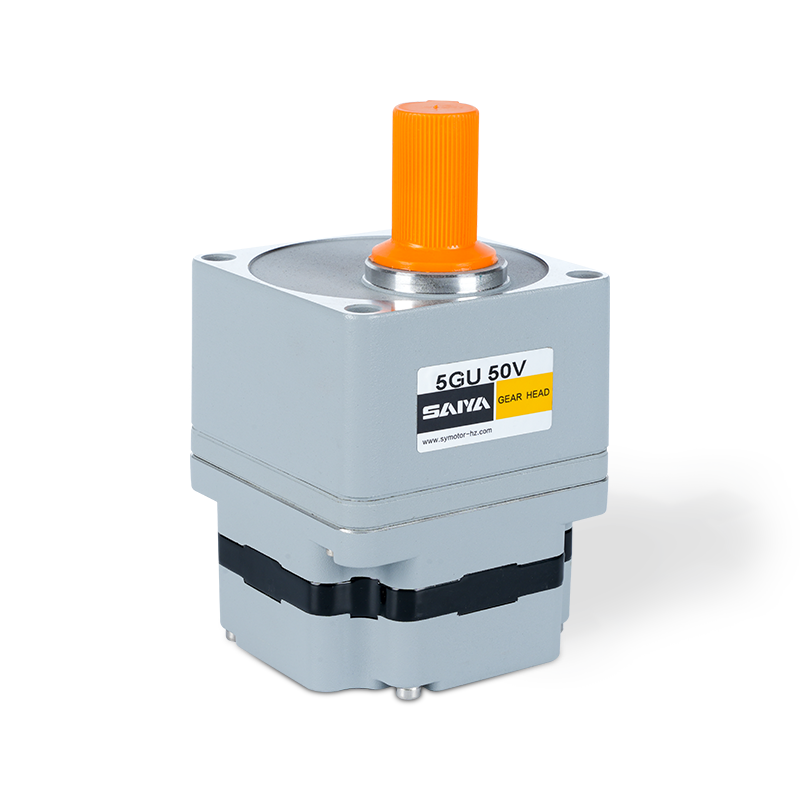

220V-230V bürstenloser Zahnradmotor

Spannungsgröße: 220-230 V ， 60 mmx60mm-104mmx104 mm

Nennleistung: 10-400W

Nenngeschwindigkeit: 3000 U / min

Bewertungsstrom: 0,3-7,1a

Drehmoment: 0,036-1,5N.M

Kein vorheriger Artikel | NÄCHSTE

+ Kontaktieren Sie uns + Katalog-Download Produktvideo

ANWENDUNG BEREICH

Wir sind ein Hightech-Unternehmen, das sich auf die Herstellung und den Vertrieb von AC-Untersetzungsmotoren, kleinen Untersetzungsmotoren, servospezifischen Planetengetrieben, bürstenlosen und bürstenlosen DC-Motoren und anderen Produkten spezialisiert hat.

Logistiksortierung
Automatisierte Roboter
Laserschnitt
Zugangskontrolltor
Photovoltaik -Kraftwerk
Medizinprodukte
Agv

Produktbeschreibung

Der 220V-230 VAC bürstenlose Zahnradmotor ist eine robuste und effiziente Lösung für verschiedene Anwendungen, die eine präzise und zuverlässige Bewegungssteuerung erfordern. Dieser Motor arbeitet innerhalb eines Spannungsbereichs von 220 V bis 230 V, wodurch er für Standard -Netzteile geeignet ist. Die kompakten Abmessungen im Bereich von 60 mm x 60 mm bis 104 mm x 104 mm ermöglichen eine einfache Integration in raumbezogene Umgebungen.

Mit einer Nennleistung zwischen 10 W und 400 W bietet dieser Motor vielseitige Leistungsfähigkeiten. Es ist so konstruiert, dass es eine Nenngeschwindigkeit von 3000 U / min erzielt, um einen schnellen und konsistenten Betrieb zu gewährleisten. Der Strom des Motors reicht von 0,3A und 7,1A, was auf den effizienten Stromverbrauch in Bezug auf seine Ausgabe hinweist.

Der Drehmomentausgang dieses bürstenlosen Zahnradmotors variiert zwischen 0,036 N. m bis 1,5 N.m, was auf unterschiedliche Drehmomentanforderungen für verschiedene Anwendungen gerecht wird. Dieses Drehmomentbereich macht es ideal für Aufgaben, die sowohl sanfte als auch kraftvollere Bewegungen benötigen.

220V-230 VAC Pinselloser Getriebe-Motor kombiniert hohe Effizienz, kompakte Größe und zuverlässige Leistung. Damit ist er eine hervorragende Wahl für industrielle Automatisierung, Robotik und andere präzisionsgetriebene Felder. Seine Fähigkeit, ein konsistentes Drehmoment und Geschwindigkeit zu liefern und gleichzeitig einen geringen Stromverbrauch beizubehalten, sorgt für eine optimale Funktionalität und Energieeffizienz.

Hochspannungsmotorparameter

Modell	Stromspannung V	Frequenz Hz	Nennleistung W	Bewertungsstrom A	Bewertungsgeschwindigkeit Drehzahl	Nennmoment N.m	Schutzschutz IP
S4BLD25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220gn	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220gn	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motorspannung, Strom und Geschwindigkeit werden gemäß seiner Bitte unter den zulässigen Umständen der adoptierbaren Dimension angepasst.

Typ

Hochspannungsmotor

Typ	Modell
Typ	Ritzelwelle	Rundwelle
Bleidrahttyp	S2BLD10-220gn	S2BLD10-220A
	S2BLD15-220gn	S2BLD15-220A
	S2BLD25-220gn	S2BLD25-220A
	S4BLD25-220gn	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220gu	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Parallelwellengetriebe (separat verkauft)

Getriebeart	Getriebemodell	Zahnradverhältnis

Langes Leben ● Niedriges Lärm	2gn □ k 4gn □ k 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Dezimalgetriebe)

Geben Sie das Zahnradverhältnis in das Feld im Modellnamen ein.

Zahnrad-Torque-Tisch

Getriebe und Mittelgeermaschinen können separat verkauft werden.

Geben Sie das Zahnradverhältnis in das Box () innerhalb des Modellnamens ein.

Der farbige Hintergrund □ Zeigt die gleiche rotierende Richtung des Motors an, während die rotierende Richtung anderer entgegengesetzt ist.

Die Geschwindigkeit wird berechnet, indem die Synchrongeschwindigkeit des Motors durch das Zahnradverhältnis geteilt wird. Die tatsächliche Geschwindigkeit beträgt 2% ~ 20% geringer als der angezeigte Wert, abhängig von der Größe der Last.

Um die Geschwindigkeit über das Zahnradverhältnis in der Tabelle hinaus zu reduzieren, befestigen Sie einen Dezimalgetriebe (Zahnradverhältnis: 10) zwischen Getriebe und Motor. In diesem Fall beträgt das zulässige Drehmoment 3n · m.

Drehmomenteinheit der 60er Serie: Aufwärts (N.M)/ Belowside (kgf.cm)

Zahnradverhältnis	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Ausgangswellengeschwindigkeit	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zulässigkeit Drehmoment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Drehmomenteinheit der 80er Serie: Aufwärts (N.M)/ Belowside (kgf.cm)

Zahnradverhältnis	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Ausgangswellengeschwindigkeit	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zulässigkeit Drehmoment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 -Serie -Zulassungsdrehmomenteinheit: Aufwärtstrend (N.M)/ Belowside (kgf.cm)

Zahnradverhältnis	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Ausgangswellengeschwindigkeit	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zulässigkeit Drehmoment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Serie Zulässigkeit Drehmomenteinheit: Aufwärtstrend (N.M)/ Belowside (kgf.cm)

Zahnradverhältnis	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Ausgangswellengeschwindigkeit	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Zulässigkeit Drehmoment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 -Serie -Abmessungen (Einheit MM)

Befestigungsschrauben sind mit dem Getriebe enthalten.

Kabeltyp für Blei

Gewicht: Motor: 0,5 kg / Getriebe: 0,48 kg

Motormodell

Getriebemodell

Zahnradverhältnis

Dimension

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Geben Sie das Zahnradverhältnis in das Feld (□) im Modellnamen ein

Wellenabschnitt des runden Wellentyps

Mit Ausnahme des Gewichts und der motorischen Form der Wellenabteilung entspricht die des Ritzelwellentyps.

Dezimalgetriebe

Es kann mit dem Gn -Ritzelwellentyp verbunden werden. 2GN10XK / Gewicht: 0,2 kg

Wrie Plug -Loch entsprechende Signalerläuterung

Steckerloch	1	2	3	4
Signal	U	W	Hz	Hu
Steckerloch	5	6	7	8
Signal	V	GND	HW	VCC

60 Druck l Typen Reduzierer
