Gebürstete DC -Zahnradmotoren

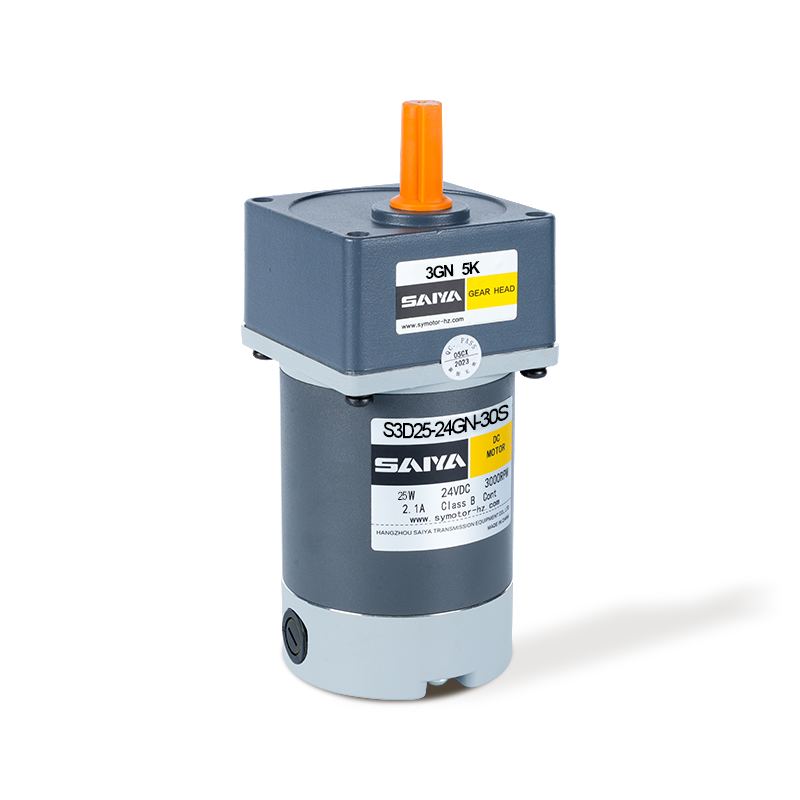

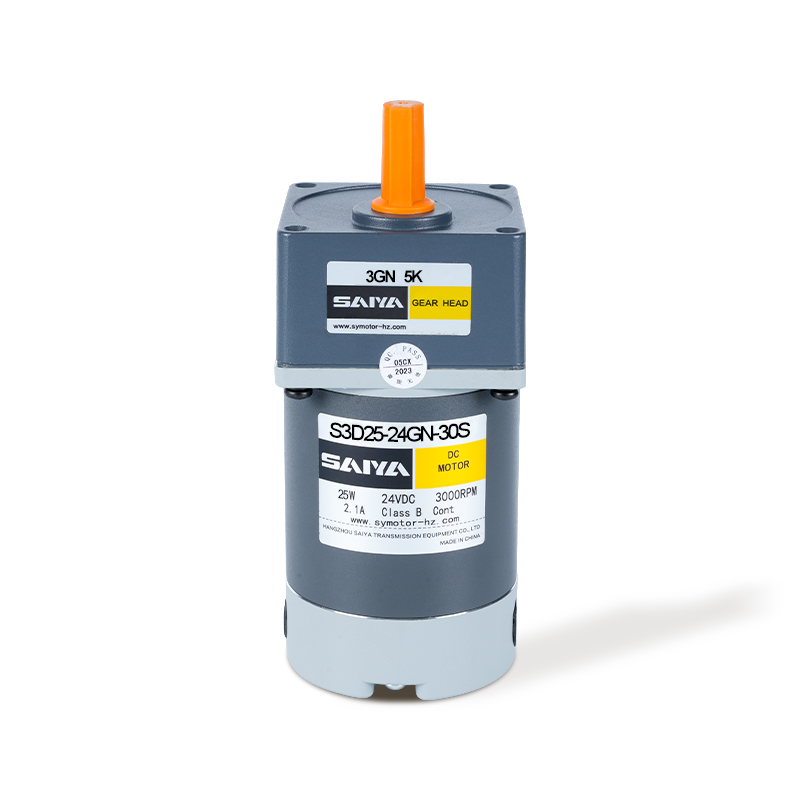

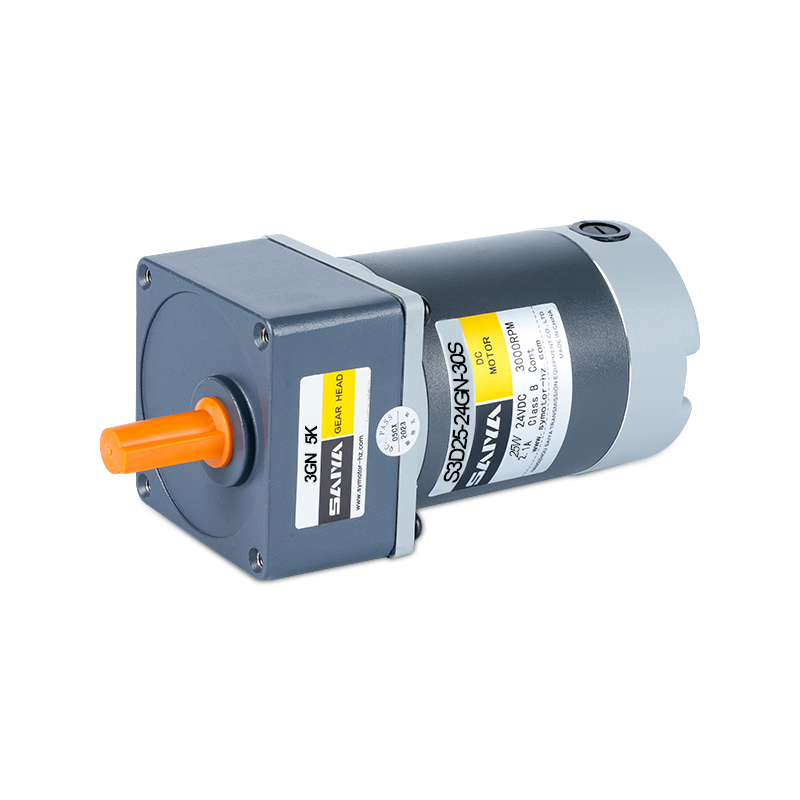

25W Pinsel DC -Zahnradmotoren

Spannungsgröße: 25W, 70 mmx70 mm
Betriebsspannung: 12-90 V
Keine Lastparameter: Geschwindigkeit 3100-3300 U / min
Strom verwendet: 0.3-1.0a
Lastparameter: Rotationsgeschwindigkeit 2700-3000 U / min
Strom verwendet: 0,6-3,5a
Drehmoment: 80-88Mn.M

  • 25W Pinsel DC -Zahnradmotoren
  • 25W Pinsel DC -Zahnradmotoren
  • 25W Pinsel DC -Zahnradmotoren
VORHERIGE   |   NÄCHSTE

+ Kontaktieren Sie uns + Katalog-Download Produktvideo
ANWENDUNG BEREICH
Wir sind ein Hightech-Unternehmen, das sich auf die Herstellung und den Vertrieb von AC-Untersetzungsmotoren, kleinen Untersetzungsmotoren, servospezifischen Planetengetrieben, bürstenlosen und bürstenlosen DC-Motoren und anderen Produkten spezialisiert hat.

  • Logistiksortierung

  • Automatisierte Roboter

  • Laserschnitt

  • Zugangskontrolltor

  • Photovoltaik -Kraftwerk

  • Medizinprodukte

  • Agv

Produktbeschreibung

Der 25 -W -Pinsel -DC -Gangmotor bietet eine hohe Leistung und Anpassungsfähigkeit, perfekt für eine Reihe von Industrie- und Hobby -Anwendungen. Mit einer Rahmengröße von 70 mm x 70 mm ist dieser Motor so ausgelegt, dass er in enge Räume passt, ohne die Leistung zu beeinträchtigen. Es arbeitet in einem breiten Spannungsbereich von 12 bis 90 V und bietet Flexibilität für verschiedene Stromquellen und Steuerungssysteme.

Unter Bedingungen ohne Last läuft der Motor mit einer Geschwindigkeit von 3100 bis 3300 U / min und zeichnet einen Strom zwischen 0,3 und 0,0A. Bei der Last nimmt die Geschwindigkeit mit einer entsprechenden Stromauslosung von 0,6 bis 3,5a geringfügig auf 2700-3000 U / min ab. Dieser Motor liefert ein Drehmoment von 80-88 Mio. m, um sicherzustellen, dass er problematische Aufgaben erledigen kann.

Der 25 -W -Pinsel -DC -Zahnradmotor ist ideal für Anwendungen, die eine präzise Geschwindigkeit und Drehmomentregelung erfordern. Es ist für die Verwendung in Robotik, automatisierten Systemen, kleinen Maschinen und anderen Projekten geeignet, bei denen Zuverlässigkeit und Leistung unerlässlich sind. Die breite Spannung und die Strombereiche des Motors verbessern seine Kompatibilität mit verschiedenen elektronischen Controllern und Stromeinstellungen.

Motorleistungsparameter

Modell Stromspannung Leistung No-Load-Parameter Lastparameter Leben streichen Motorgewicht
Geschwindigkeit Aktuell Geschwindigkeit Drehmoment Aktuell
V W r/min A r/min Mn.M. A H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

Motorspannung, Strom und Geschwindigkeit werden gemäß seiner Anfrage unter den zulässigen Umständen der adoptierbaren Dimension angepasst

Wir verwenden W nach D im Modell, um den externen Bürstenmotor auszudrücken. z. B. z20W06-12gn.lf no w, bedeutet dies, dass der Standard-Innenbürstenmotor für einen externen Bürstenmotor die Bürste direkt ersetzen kann. Für interne müssen wir zuerst den Motor zerlegen.

Zahnrad-Drehmoment-Tisch

Modell Stromspannung Leistung No-Load-Parameter Lastparameter Leben streichen Motorgewicht
Geschwindigkeit Aktuell Geschwindigkeit Torque Aktuell
V W r/min A r/min Mn.M. A H kg
S2D10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Getriebe werden separat verkauft. Dezimalgetriebe sind nicht verfügbar.

Geben Sie das Zahnradverhältnis in das Feld (□) in den Modellnamen ein.

Der farbige Hintergrund (□) zeigt die gleiche rotierende Richtung des Motors an, während die rotierende Richtung anderer entgegengesetzt ist.

Die Geschwindigkeit wird berechnet, indem das synchrone Ped des Motors durch das Gearatio geteilt wird. Die tatsächliche Geschwindigkeit beträgt 2% ~ 20% geringer als der angezeigte Wert, abhängig von der Größe der Last.

Um die Geschwindigkeit über das Zahnradverhältnis in der Tabelle hinaus zu reduzieren, befestigen Sie einen Dezimalgetriebe (Zahnradverhältnis: 10) zwischen Getriebe und Motor. In diesem Fall beträgt das zulässige Drehmoment 5 nm.

Zulässigkeit Drehmomenteinheit: Aufwärtstrend (N.M)/Belowside (kgf.cm)

Typ Zahnradverhältnis 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Geschwindigkeit

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn □ k 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

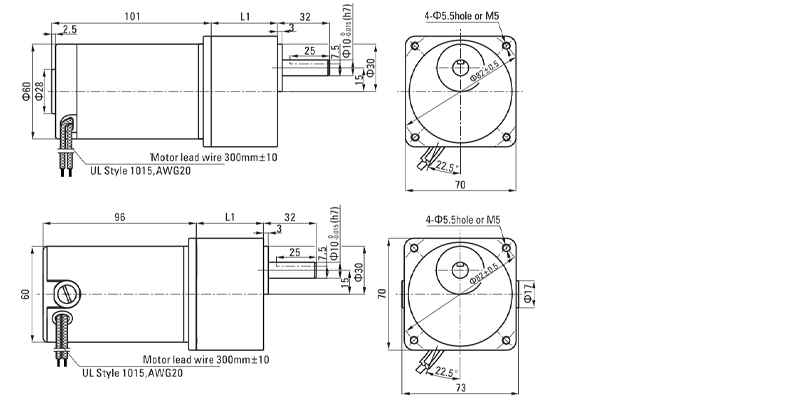

Abmessungen (Einheit MM)

Befestigungsschrauben sind mit dem Getriebe enthalten.

Kabeltyp für Blei

Gewicht: Motor: 1,0 kg / Getriebe: 0,55 kg

Getriebemodell Zahnradverhältnis L1
3gn □ k 3 ～ 18 32
25 ～ 200 42

Geben Sie das Zahnradverhältnis in das Feld (□) in den Modellnamen ein.

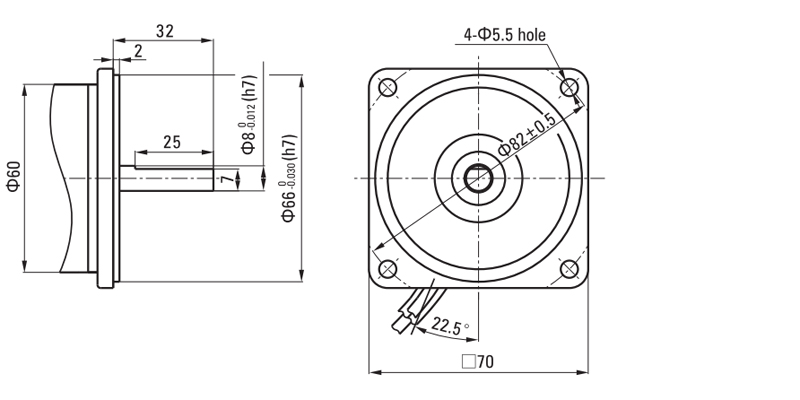

Wellenabschnitt des runden Wellentyps

Ohne Gewicht und die motorische Form des Schaftabschnitts entsprechen der des Ritzelwellentyps.

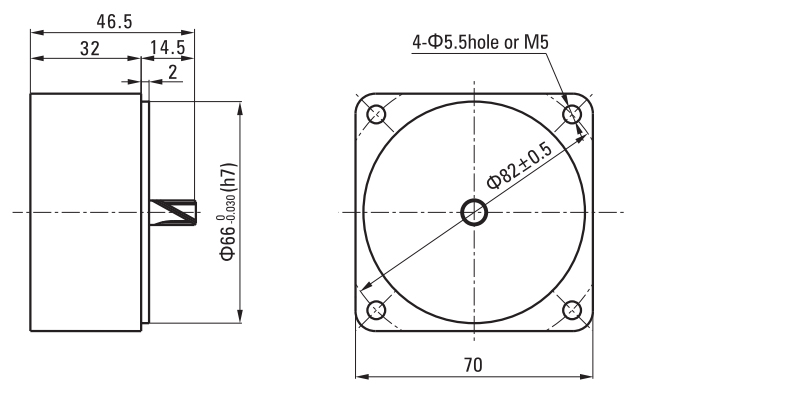

Dezimalgetriebe

Kann mit dem Gnion -Wellentyp angeschlossen werden
3gn10x
Gewicht: 0,31 kg
